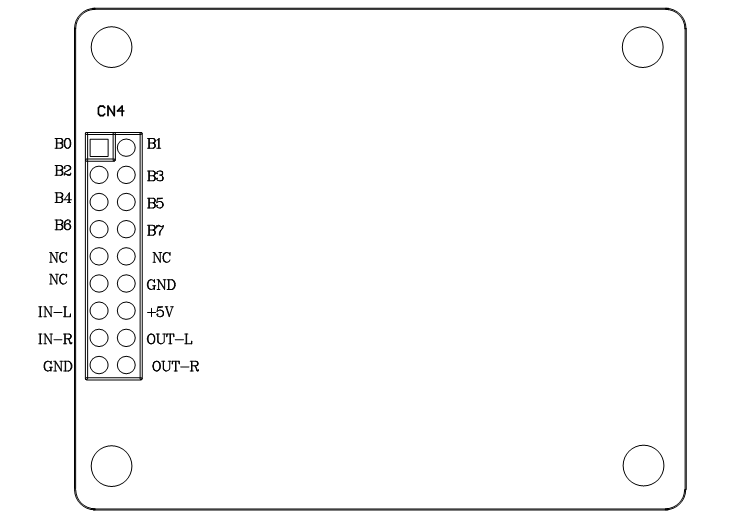

模块接线图如下：

B0：不接。

B1：接到显示数码管的驱动芯片4094的ST。

B2：接到1#编码开关的A。

B3：接到1#编码开关的B。

B4：接到显示数码管的驱动芯片4094的SDA。

B5：接到显示数码管的驱动芯片4094的SCK。

B6：接到2#编码开关的A。

B7：接到2#编码开关的B。

1#编码开关控制参数，比如delay时间的长短。

2,#编码开关控制效果模式。

1号效果模式是VOCAL 1

2号效果模式是VOCAL 2

3号效果模式是LARGE HALL

4号效果模式是SMALL HALL

5号效果模式是LARGE ROOM

6号效果模式是SMALL ROOM

7号效果模式是PLATE

8号效果模式是TAPE REVERB

9号效果模式是SPRING REVERB

10号效果模式是MONO  DELAY

11号效果模式是STEREO DELAY

12号效果模式是FLANGER

13号效果模式是CHORUS

14号效果模式是REVERB+DELAY

15号效果模式是REVERB+FLANGER

16效果模式是REVERB+CHORUS

二、主要技术参数：

1. A/D转换：　　  20Bit

2. DSP运算：　　　24/34Bit.

3. 频宽：　　　　　70Hz-16KHz

4. 信噪比：　　　　≥95dB

5. 动态范围：　　　97dB

6. 输入信号：　　4.0 Vp-p

7. 输出信号：　　3.2 Vp-p

8. 输入阻抗：　　　200KΩ

9. 输出阻抗：　　　5KΩ

10. 电流消耗:　　　 133ｍＡ

使用温度:　　　-40<T<+85
