XYP-A5反馈抑制模块说明

XYP-A5主要应用于现场扩音系统的的音频处理，它具有很强的反馈抑制和噪声抑制功能，反馈抑制器是一种自动拉馈点的设备，当出现声反馈时，它会立即发现和计算出其频率、衰减量，并按照计算结果执行抑制声反馈的命令。

自动反馈抑制器是一种数字化的高科技产品，有两大功能：一个功能是快速自动检测反馈频
率(不到1s时间)，第二个功能是自动跟踪吸收反馈频率，其吸收带宽仅为1/10倍频程，吸
收程度可达-20dB之多。自动反馈抑制器一般设有5～6个固定吸收点频和4～5个活动吸
收点频，可以全部使用，也可部分使用，根据现场环境而定。固定吸收点可储存，以便反复
使用，即一次调整后就能长期使用，活动吸收点则每次开机后均会自动进行测量和跟踪吸收
。

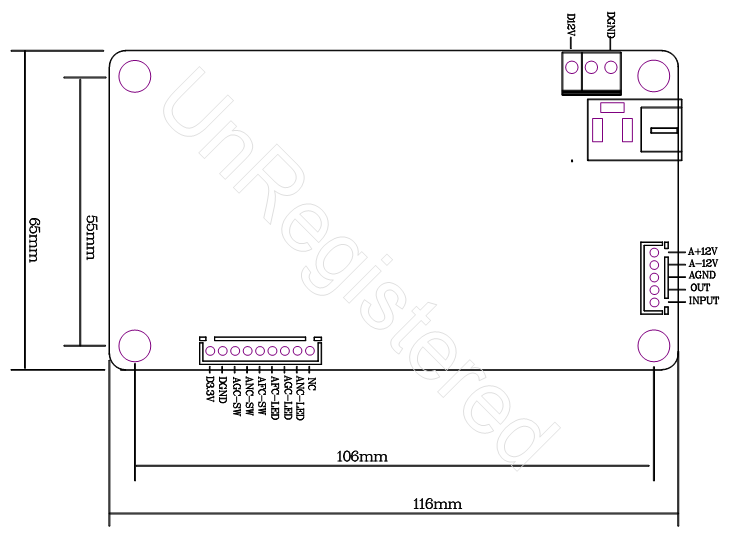

XYP-A5模块电源连接示意图及端口说明

1，+12，-12，GND，是模拟信号的电源接口。

2，OUT和INPUT是音频信号的输出和输入接口。建议输入信号幅度在300-1000m之间。

3，反馈抑制开关(AFC)。采用按键方式，按一下打开，再按一下关闭。对应的LED指示灯亮代表反馈抑制功能打开。

4，自动音量开关(AGC)。采用按键方式，按一下打开，再按一下关闭。对应的LED指示灯亮代表自动音量调节功能打开。

5，消除环境噪音开关(ANC)。采用按键方式，按一下打开，再按一下关闭。对应的LED指示灯亮代表消除环境噪音功能打开。

对应功能连接图如下：

公司网站：http://www.gxdsp.com

特别说明：这个模块与其他反馈抑制模块的优点在于：1，可以完全消除环境噪音，但不影响人声的扩音输出。比如室外车辆吵闹声，空调等其他设备的噪音。很多模块做的消噪音是用的一个噪声门，当人不说话，而且环境噪音低于噪声门的阀值时就关断输出，人说话时就打开输出通道，这样，在人说话的时候，音响系统还是把环境噪音和人说话的声音混合一起放大了。2，能够智能识别音箱返回的声音而加以过滤，即使把话筒放在喇叭上面也可以把啸叫抑制住。这个特点是很多反馈抑制模块都做不到的。
