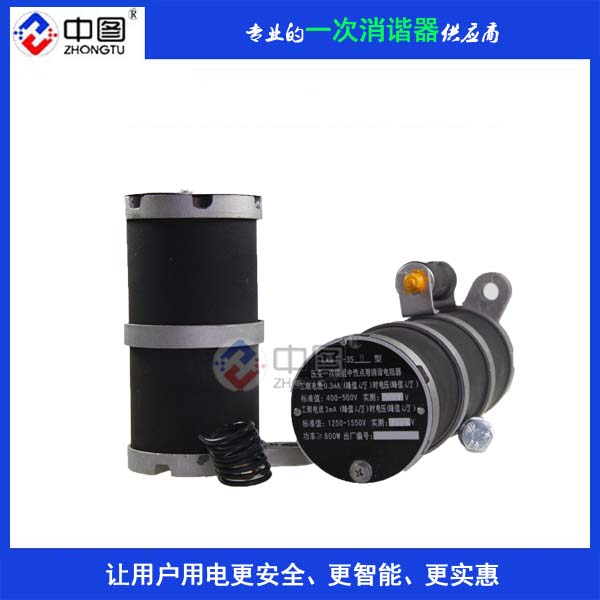

RXQ1-35GY高压一次消谐器 中汇电气RXQ1-35GY高压一次消谐器可较大时间保护变压免受损坏。安装在6-35kv电压互感器（以下简称压变或PT）一次绕组Y结线中性点与地之间的一种非线性电阻消谐尼器件。有方形和圆柱型两种设计。 RXQ1-35GY高压一次消谐器的功能特点: 1、一次消谐器采用大容量非线性电阻片组成，具有散热性能好、体积小、热容量大特特点，适用于各种类型电压互感器。 2、PT高压熔丝一般为0. ，而烧断时可能导致PT中性点不接地及其他事故，而一次消谐器的通流能力高达50 0 mA.不仅可以限制铁磁谐振引起的过电压，也可以限制单相接地或电弧接地时流过高压互感器的过电流。 3、针对半绝缘PT可加装放电管，可以有效限制消谐器两端电压，保护原有的伏安特性，从而保护中性点绝缘。 4、消谐器体积超小，适合于PT柜及手车柜中安装，由于它采用金属材料直接连接，无瓷套、炸裂危险，安装运输安全。 5、每三相高压绕组中性点装一台消谐器，使用经济，成本低。 RXQ1-35GY高压一次消谐器使用环境 1、户内外，装在压变的就近边上，消谐器虽有防雨功能，不宜直接经受日晒雨淋； 2、环境温度- 40 ℃ ～ + 60 ℃ ； 3、交流电力系统频率为 50 Hz 或 60 Hz ；地震烈度8度以下地区。 RXQ1-35GY高压一次消谐器安装 消谐器体积较小，可以采用垂直方式，也可以采用水平方式安装；可以直接固定在压变本体的螺杆上（注意 JD ZJ -6 ～ 10 型压变的固定螺栓是不接地的。需将消谐器接地端与接地螺栓相连接）。也可以固定在压变附近支架上。 2、接线示意图： A.三个单相压变（PT）时： 未接消谐器前，三个单相压变高压绕组尾（X.Y.Z）直接接地或是并联成中性点(0)接地。接消谐器时，必须将直接接地的高压绕组尾或(0)与地断开。消谐器接在中性点(0)与地之间，(中性点不再直接接地)。 B.三相五柱压变(PT)时: 未接消谐器前,三相五柱压变中性点“0”直接接地，接消谐器时必须将中性点（0）与地断开，消谐器接在中性点（0）与地之间（中性点不再直接接地）。
